盘环件超声水浸检测系统
型号：C-SCAN-ARS-RT
产品介绍：
C-SCAN-ARS-RT 盘环类超声波水浸检测系统是奥瑞视（北京）科技有限公司设计、制造的集机、电、仪、软于一体的全自动无损检测标准规格设备，通过精密水下转台等配件，可快速完成盘环件等回转体零件的高精度检测，广泛应用于各类金属、非金属复合材料、陶瓷材料零件的内部检测，生成可视化检测结果。
产品介绍：
C-SCAN-ARS-RT 盘环类超声波水浸检测系统是奥瑞视（北京）科技有限公司设计、制造的集机、电、仪、软于一体的全自动无损检测标准规格设备，通过精密水下转台等配件，可快速完成盘环件等回转体零件的高精度检测，广泛应用于各类金属、非金属复合材料、陶瓷材料零件的内部检测，生成可视化检测结果。
产品特点：
1) 适用于各类盘、环、筒等回转体零件的高精度检测。
2) 可检测粉末高温合金、钛合金、铝合金等金属材质工件。
3) 采用高精度悬臂式扫查方式，φ1500mm 重载精密转台。
4) 可选配自动升降、零件自动夹紧等功能。
产品优势：
1) 探伤扫查和分析过程可以分离，降低人工成本；支持二次成像分析，检测 结果更可靠。
2) 单个通道支持 1KHz 的 A 扫描全波形存储。
3) 单次扫查可同时检测横向和斜向缺陷，避免了斜向缺陷漏检问题。
4) 支持对同一探头回波进行伤波、底波、界面波关联检测功能。
5) 支持曲面仿形或读取工件数模自动生成扫查路径。
6) 支持任意多边形区域进行判伤统计并自动导出报表功能。
7) 支持局部区域重扫，可实现自动 C 扫拼接功能。
8) 支持 A/B/C/D 扫描成像及 3D 成像功能。
9) 支持变截面工件自动变闸门功能。
10) 支持重闸门 C 扫成像。
11) 支持对工件进行 100%探伤、无漏检，探伤灵敏度高达φ0.1mm 平底孔当量。12) 上下表面盲区小于 1.5mm。
13) 基于光栅尺的微米级重复定位精度，高达 0.02mm。
14) 支持高达 1000mm/s 的扫描精度。
15) 实时采样率高达 400MHz。
16) 水浸槽参数（尺寸、工件固定方式、多通道探头架）可根据客户要求定制。
性能指标：
技术参数
| 多轴扫查机构技术参数 | ||||
| 轴 | 分辨率 (mm/m) |
定位精度 (±mm/m) |
重复定位精度 (±mm/300mm) |
返程间隙 (±mm) |
| X | 0.01 | ≤0.1 | ≤0.02 | ≤0.02 |
| Y | 0.01 | ≤0.1 | ≤0.02 | ≤0.02 |
| Z | 0.01 | ≤0.1 | ≤0.02 | ≤0.02 |
| LP（升降） | 0.1 | ≤0.5 | ≤0.5 | ≤0.5 |
| 轴 | 分辨率 （°） |
定位精度 （±°/45°） |
重复定位精度 （±°/45°） |
返程间隙 （±°） |
| A | 0.01 | 0.1 | 0.05 | 0.05 |
| B | 0.01 | 0.1 | 0.05 | 0.05 |
| W（旋转） | 0.01 | 0.05 | 0.02 | 0.02 |
系统组成：
该系统包括超声系统、机械系统、电气运动控制系统、数据采集及扫描成像与缺陷分析 WaferScan 软件系统、水循环系统、计算机系统，各系统相应的控制软件以及其它附件。系统结构设计合理，静态与动态情况下均具有高刚度、高负荷承载能力。
超声探伤仪：
系统可配备常规超声探伤仪和相控阵超声探伤仪。
| 参数选项 | 相控阵超声探伤仪 ARS2000 | 常规超声探伤仪 ARS500P |
| 可选配置 | 32:64、32:128、64:128、64:256、128:128 可选 | 独立并行 1-4 通道，可堆叠 |
| 检测模式 | P/E、T/T 和 P/C | P/E、T/T 和 P/C 可选 |
| 探头接口 | 兼容 Olympus | BNC |
| 检波方式 | 全波/正半波/负半波/射频波 | 全波/正半波/负半波/射频波 |
| 脉冲宽度 | 20～1000ns | 30-500ns |
| 最大重复频率 | 20 kHz | 20 kHz |
| 接收器分辨率 | 14 位 | 12 位 |
| 接收器增益范围 | 0～90 dB 可调 | 0-110dB，分辨力 0.1dB |
| 接收器带宽 | 0.4MHz~20MHz | 0.5MHz~35MHz |
典型检测示例
 |
 |
 |

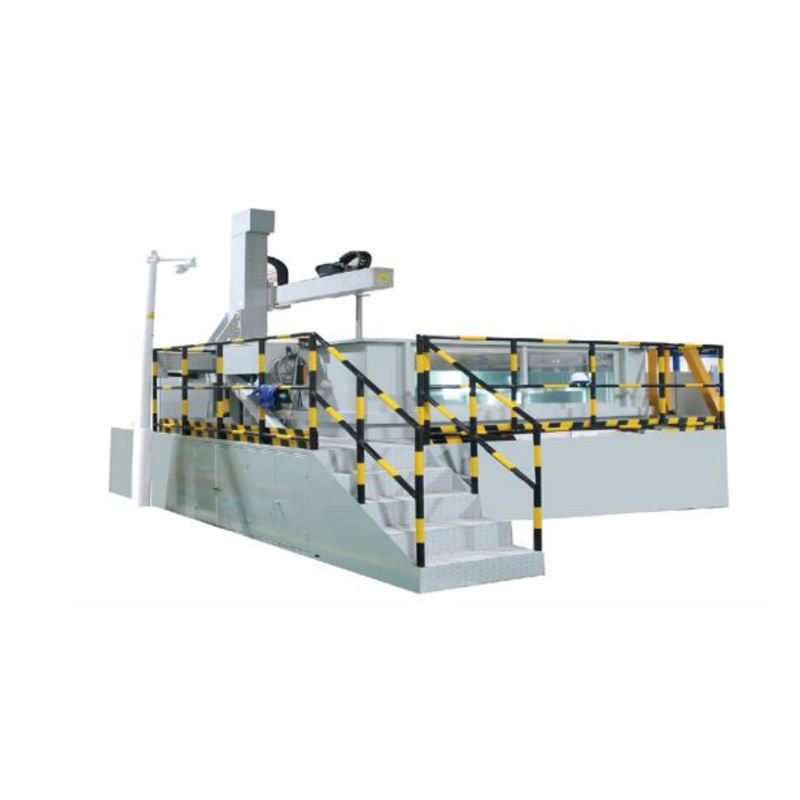

| 图 1 盘环类超声波水浸检测系统 | 图 2 检测盘环件 | 图 3 检测风扇叶片 |
